Jak seřídit rameno vedení pilového pásu – pokyny a rady
Správné nastavení ramena vedení pilového pásu je klíčovým faktorem pro zajištění stabilního, přesného a rovnoměrného řezání na pásové pile. V tomto článku uvádíme podrobné pokyny pro seřízení ramena vedení pilového pásu u modelu LT40 vyráběného od roku 2021 spolu s tipy pro údržbu a radami, jak se vyhnout běžným problémům. Přečtěte si tento návod a optimalizujte výkon své pily!
Hlavní funkcí ramena vedení pilového pásu je stabilizace pásu během řezání. Řezná hlava je konstruována s jedním pevným vodicím válečkem, zatímco druhý je namontován na vodicím rameni, které se pohybuje blíže nebo dále od kmene. To umožňuje obsluze nastavovat vzdálenost mezi vodítky podle šířky zpracovávaného materiálu.
Je důležité zajistit, aby váleček vodítka zůstal během řezání blízko kmene, ideálně ve vzdálenosti 5-10 cm. Obsluha ovládá polohu vodítka z ovládacího panelu pomocí spínače.

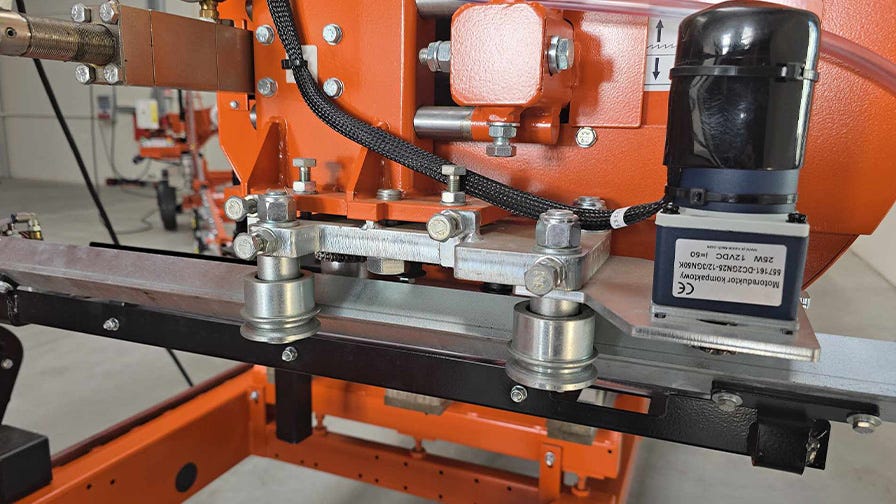

Nový typ vedení pilového pásu se používá také u pily LT40WIDE a LT70 se standardní i širokou pilovou hlavou. Nově upravené rameno se vyznačuje zesílenou konstrukcí a snadným nastavením. Základna pro upevnění vodítka k hlavě pily je silná a robustní, vodítko je postaveno na čtyřhranné tyči, seřizovací šrouby jsou snadno přístupné, elektromotor je namontován vertikálně a válečky vodicího ramene jsou umístěny horizontálně.

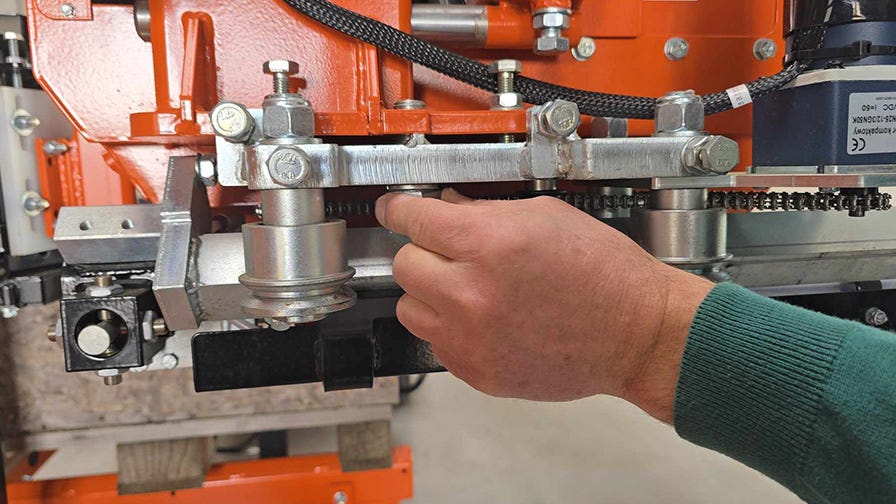

Výhodou nové konstrukce je snadnější seřizování. Uživatel má nyní snadný přístup k seřizovacím šroubům v horizontálním i vertikálním směru. Před zahájením seřizování je třeba povolit zajišťovací šroub montážní základny vedení na hlavě pily a pak uživatel provádí seřízení. Po dokončení seřizování zase zajišťovací šroub utáhne.
Důležité! Vedení se musí vždy pohybovat rovnoběžně s pilovým pásem v obou rovinách. V opačném případě to bude mít za následek problémy s přesností řezu, předčasné opotřebení vodicích válečků a zvýšené opotřebení pilového pásu.
Jak rameno vedení pilového pásu seřídit:
1. Před zahájením seřizování vodicího ramene uvolněte vodicí válečky pilového pásu. Válečky nesmí na pilový pás vyvíjet tlak.
2. Poté namontujte pilový pás a napněte jej. Je důležité nastavovat vodítka vůči napnutému pilovému pásu. Pilový pás ustavuje základní úroveň, od které se začíná měření.

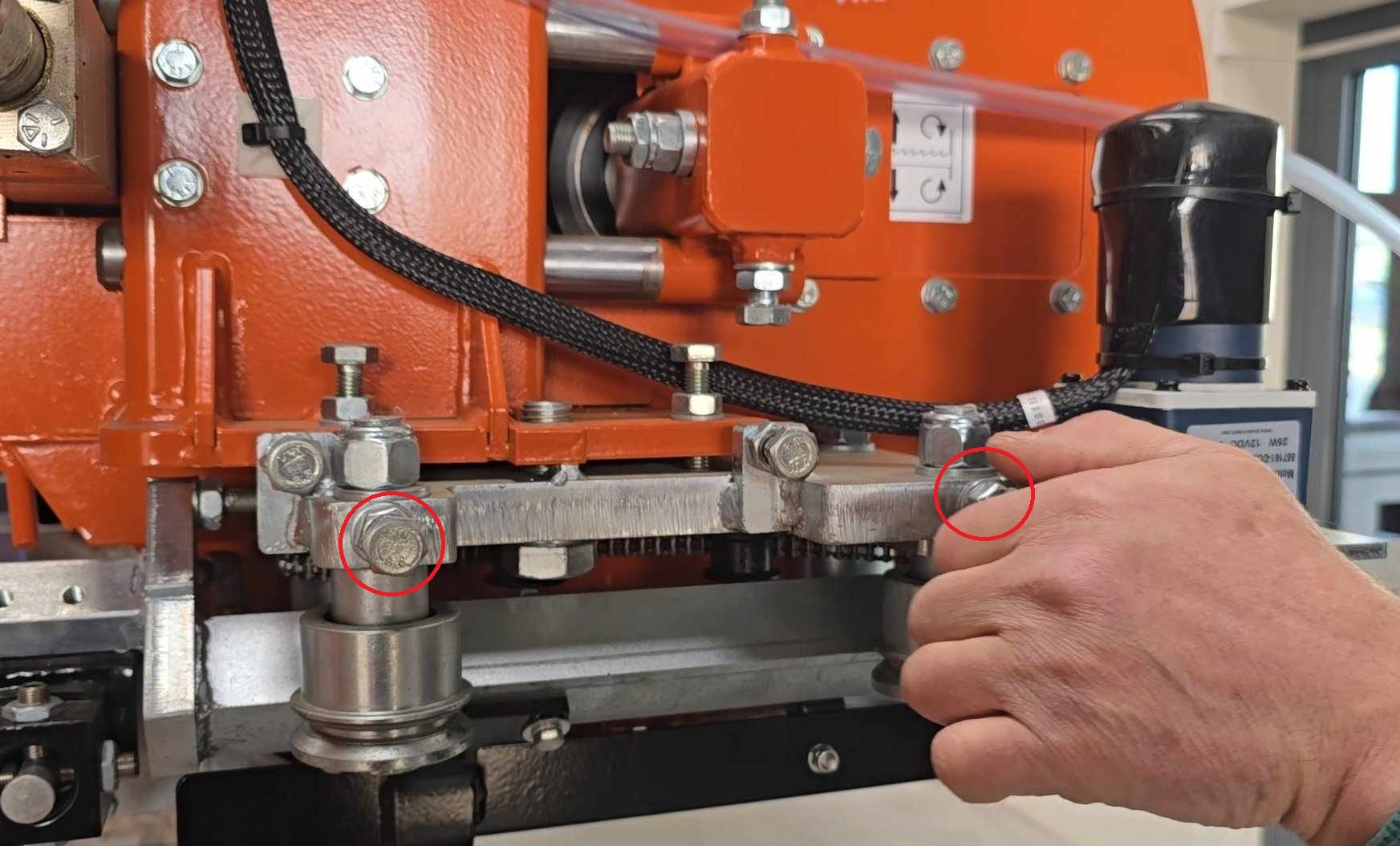

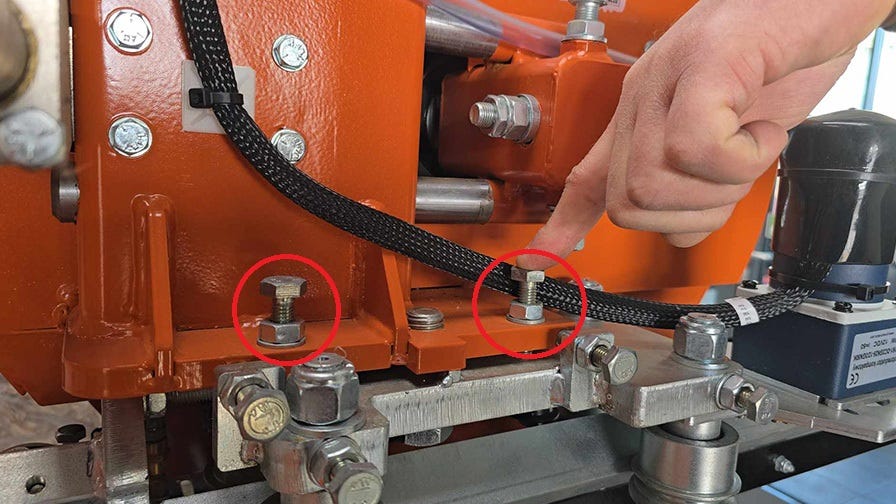

3. Svislé seřízení: Posuňte vodicí válečky blíže k sobě - měly by být ve stejné úrovni. Změřte vzdálenost mezi pilovým pásem a pevným vodicím válečkem a podobně vzdálenost k pohyblivému vodicímu válečku. Vzdálenost (přibližně 6 mm) by měla být na obou stranách stejná. Tento postup zopakujte s vysunutým vodicím ramenem; vzdálenost by měla zůstat stejná.
Pokud se hodnoty liší, je nutné provést úpravu. Nejprve povolte spodní zajišťovací šroub a poté použijte šrouby pro svislé nastavení. Nakonec spodní zajišťovací šroub utáhněte.

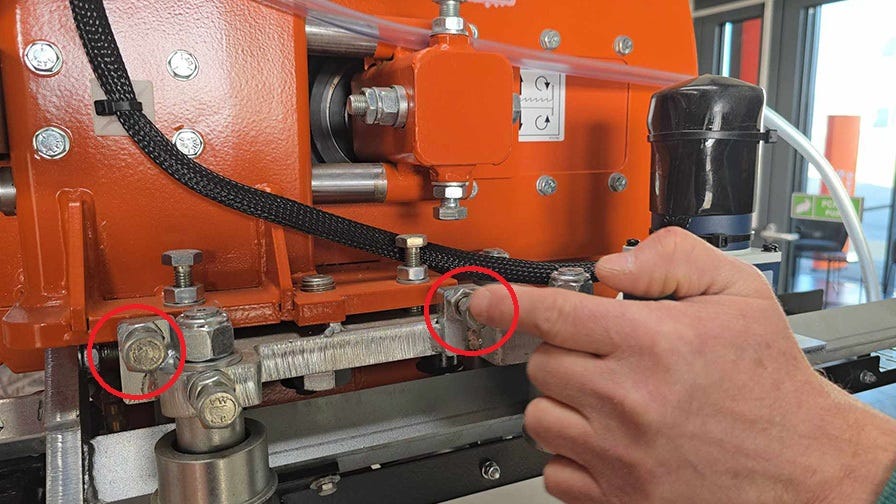

4. Vodorovné seřízení: Nejprve změřte vzdálenost mezi pilovým pásem a přírubou pevného (pasivního) vodicího válečku pilového pásu. Měla by být 3-4 mm. Stejné vzdálenosti by mělo být dosaženo na pohyblivém vodicím válečku, když je rameno vedení zasunuto dovnitř (vodicí válečky jsou blízko u sebe) i když je rameno vedení vysunuto ven.
Pokud se hodnoty liší, je nutné provést úpravu. Nejprve povolte spodní zajišťovací šroub a poté použijte šrouby pro vodorovné nastavení. Nakonec spodní zajišťovací šroub utáhněte.
Poznámka! Dbejte na to, aby vzdálenost mezi přírubou vodicího válečku pilového pásu a okrajem pilového pásu nebyla menší než 3 mm. Pokud by se hrana pilového pásu o přírubu dřela, mohlo by to způsobit zvlnění pilového pásu nebo jeho prasknutí.
Vodicí válečky ramena vedení pilového pásu se během provozu sjíždějí, takže je třeba je kontrolovat a pravidelně seřizovat pomocí seřizovacích šroubů. Mohou vznikat vůle například v důsledku nárazu vodítka do kmene při vysouvání nebo v případě, že hlava pily do kmene najíždí.
Dalším faktorem, který negativně ovlivňuje správnou funkci vodicích válečků, jsou nečistoty, jako je led, písek, smola a piliny, které je třeba z válečků pravidelně odstraňovat. Vodicí tyč podléhá rovněž pravidelné kontrole a měla by být udržována v čistotě.
Rameno vedení pilového pásu je poháněno 12V elektromotorem. Uhlíky tohoto motoru by se měly pravidelně kontrolovat.
Máte-li jakékoli dotazy nebo připomínky, obraťte se na zákaznický servis společnosti Wood-Mizer.
***
