Průmyslová pilařská linka Wood-Mizer TVS HD pro výrobu palet

Průmyslové pilařské linky, známé také jako Wood-Mizer Systems, přinášejí automatizaci a chytrá řešení do výroby dřeva efektivně a při nižších nákladech. Pilařská firma Glinkowski provozuje v Polsku svou průmyslovou linku Wood-Mizer od roku 2021. Linka umožnila přizpůsobit stroje konkrétním potřebám podniku a začlenit stávající zařízení v továrně do nových sestav Wood-Mizer Systems.

Společnost Glinkowski se od roku 1997 specializuje na výrobu kvalitních palet a zásobování místního trhu stavebním řezivem. Pilařská linka firmy sestává z dvojhlavé svislé pily TVS HD, vodorovné rozmítací pily HR700 a multiripu se dvěma vřeteny MR200 (také nazývána gang pila), spolu se zakládací plošinou, vstupními a výstupními podávacími stoly, dopravními a třídícími stoly.

Dvojhlavá svislá pila TVS HD pro prvotní pořez

"Hlavním účelem pilařské linky je co nejefektivněji vyrábět prkna na palety, tj. maximalizovat výtěžnost z každého kmene, urychlit proces a snížit množství ruční práce," vysvětluje Adam Kubiak, manažer průmyslového prodeje společnosti Wood-Mizer. "Stroj TVS HD se v této lince používá jako primární stroj pro rozřezávání kulatiny - vytváří dvoustranné hranoly, které se předávají na rozmítací pilu HR700 ke zmenšení jejich velikosti. Poslední stroj v systému, gang pila MR200, rozřezává hranoly na prkna, která se používají pro výrobu palet. Nezbytným doplňkem linky jsou dopravní a třídicí stoly, které umožňují rychlý tok materiálu."

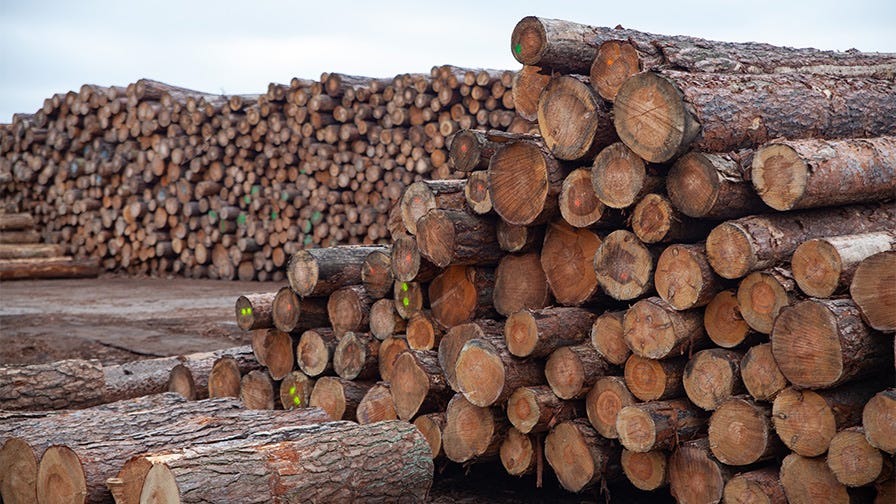

Vodorovná plošina na začátku linky slouží k zakládání kmenů na vstupní stůl TVS HD. Vnější část plošiny byla upravena ze stávajícího systému a umožňuje skladování kulatiny pro nepřetržitý provoz. Společnost Wood-Mizer nabízí zakládací plošiny s dopravníky o délce 3,6 nebo 6 m (12" nebo 20"), které lze snadno přizpůsobit individuálním výrobním potřebám.

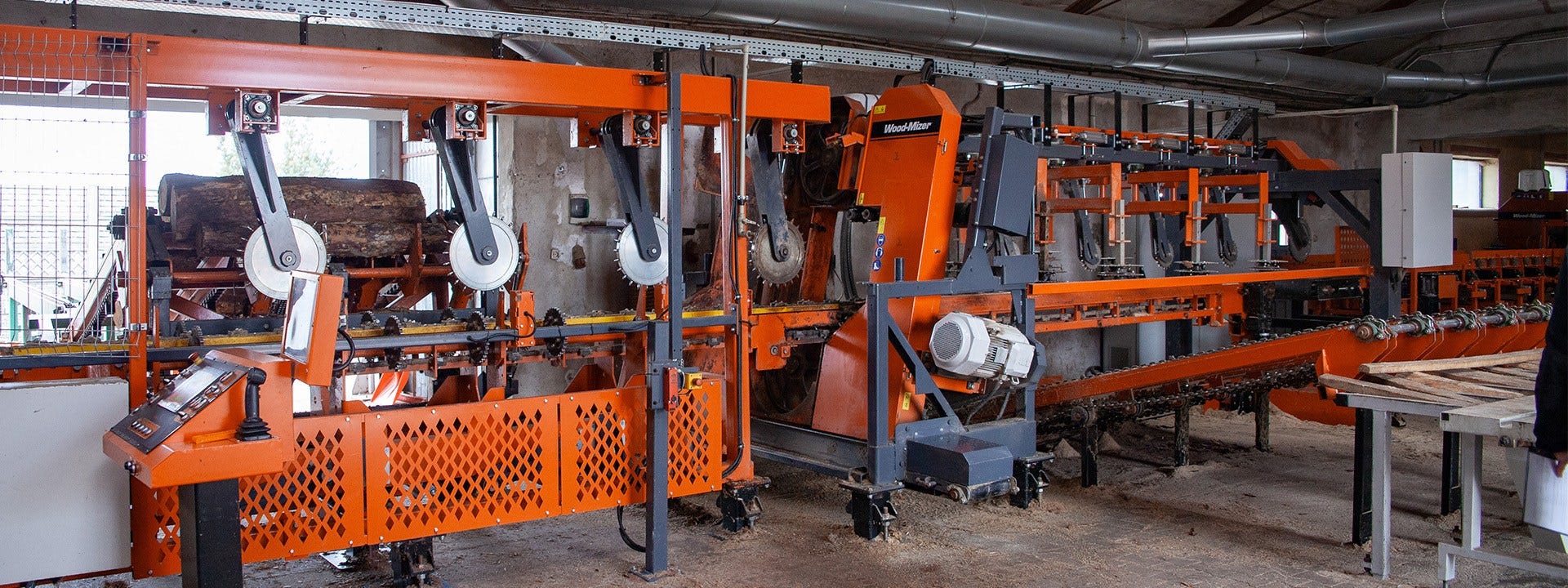

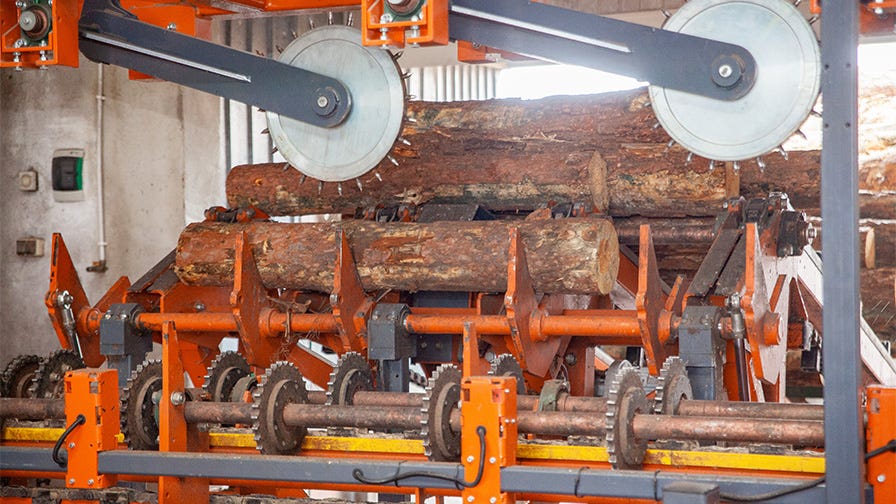

Plošina na kmeny je spojena se šikmou zakládací plošinou s rameny, která zásobuje vertikální pilu TVS HD. Jakmile je kmen na vstupním podávacím stole, je shora zajištěn přidržovacími koly s hroty a přepravován na řetězu s ozubenými koly. Přívodní stůl je synchronizován se zakládací plošinou, takže přidržovací kola se při zakládání pohybují nahoru.

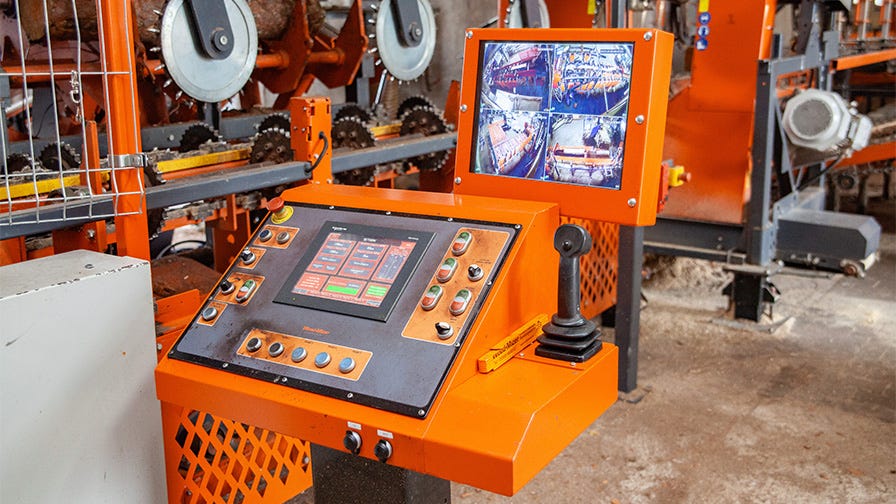

Obsluha sleduje proces řezání od ovládacího panelu umístěného před TVS HD. K dispozici je joystick pro zakládání, polohování a podávání kmenů a Pracovní nastavení pro seřizování parametrů řezání, jako je polohování a vzdálenost pilových hlav. Nad ovládacím panelem může obsluha díky čtyřem kamerám pozorně sledovat proces.

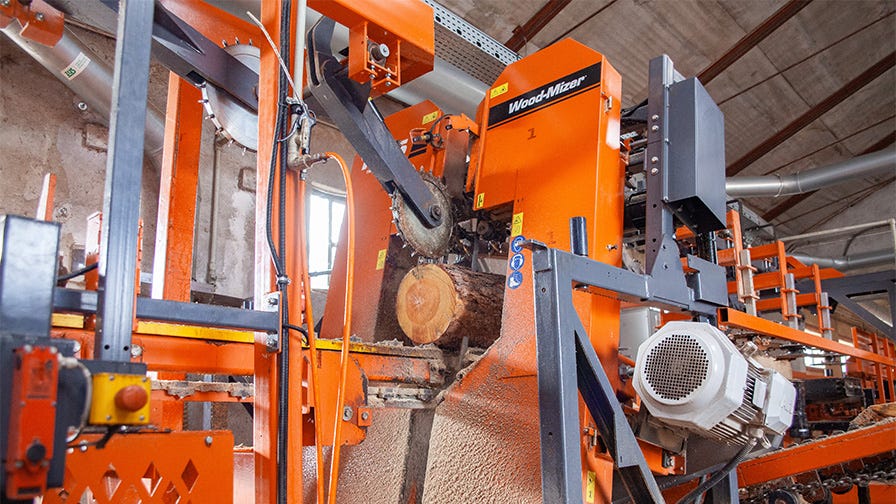

Dvouhlavá svislá pila TVS HD byla navržena pro zpracování kmenů o průměru 150 - 450 mm a délce 120 - 520 cm. "Na přání zákazníka mohou technici upravit délku na požadované rozměry, např. 100 - 350 cm," říká Adam Kubiak. "Oproti standardní svislé pile TVS je verze TVS HD vyvýšena asi 254 mm nad zemí, což usnadňuje čistění a umožňuje dopravníkovému pásu sbírat piliny zpod pilových hlav. Standardní svislá pila TVS je vybavena jedním řemenem, který přenáší výkon motoru (11 kW, 15 HP) a pohání pilové kotouče, zatímco u verze TVS HD je umožněno využití dvou samostatných řemenů pro robustnější elektromotory (18,5 kW, 25 HP)."

U TVS HD lze k pořezu kmenů použít dva typy pilových pásů - standardní o šířce 38 mm nebo o šířce 50 mm (2 palce). Systém napínání pilových pásů je založen na ručním hydraulickém čerpadle s měřidlem, které posouvá oba pilové pásy. Pomáhá mu snímač tlaku, který může v případě náhlého poklesu tlaku (např. při lomu pilového pásu) vypnout celou pilovou linku.

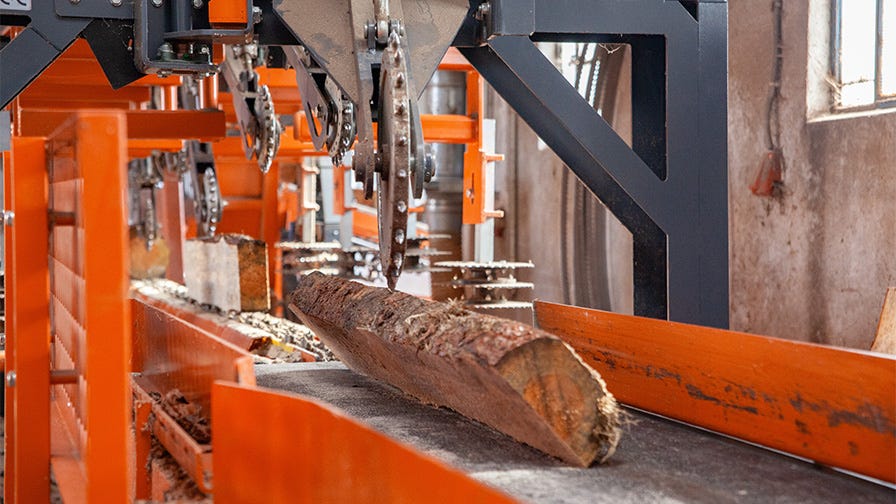

Výstupní stůl TVS HD je vybaven bočními kotouči a  válečky s přítlakem ovládanými optickými senzory. Hlavním úkolem tohoto mechanismu je držet oboustranně seříznutý hranol stabilně a podávat jej na dopravní stůl dál po lince. Po oddělení hranolu od krajinek umožňují boční kotouče řízený pád těchto kusů na šikmou dopravní plošinu, která je dopravuje pryč ze stroje do jiného zpracovatelského stroje (v tomto případě se jedná o stávající stroj zákazníka začleněný do pilařské linky TVS HD). Na konci výstupního stolu TVS HD se poslední přítlačné kolo pohybuje do strany, aby se hranoly otočily do vodorovné orientace. V dalším kroku je hranol předán na dopravníku k jinému stroji.

Vodorovná rozmítací pila HR700 pro omezení nadměrných hranolů

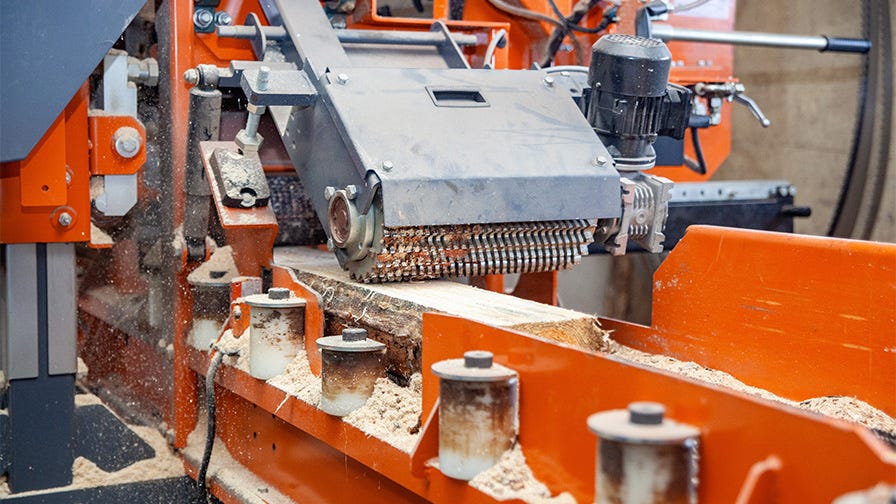

Sekundárním strojem je jednohlavá horizontální pila HR700, která zmenšuje velikost oboustranně seříznutých hranolů ze stroje TVS HD. Všechny nadrozměrné hranoly jsou nejprve vycentrovány na vstupním podávacím stole jedním svislým válcem, který tlačí každý hranol k bočnímu plůtku. Vodorovná rozmítací pila HR700 zmenší hranol na dvě poloviny a předá jej dalšímu stroji.

"Rozhodli jsme se zavést do linky vodorovnou pilu HR700, abychom odstranili nutnost třídění kmenů před podáváním na svislou pilu TVS HD," vysvětluje Adam Kubiak. "Tímto způsobem můžeme na zakládací plošinu umístit všechny velikosti kmenů (průměr 150-450 mm) a rozřezat je ve dvou krocích - poprvé na pile TVS HD a podruhé na pile HR700. Z každého kmene o průměru 450 mm, který zpracováváme na TVS HD, získáme dvoustranný hranol o šířce 400 mm a dvě krajinky, které jdou na další zpracování, a v dalším kroku přeměníme nadměrný hranol na dva hranoly o šířce 200 mm na HR700."

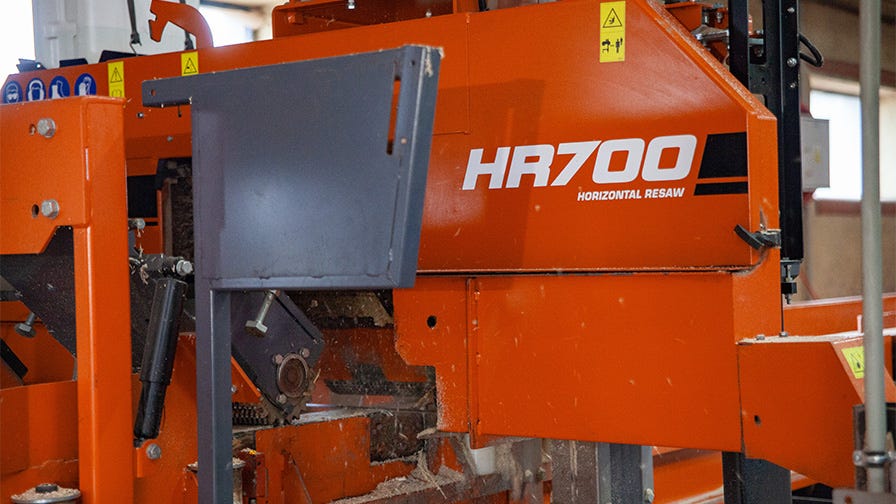

Jednohlavá vodorovná pila HR700 je modulární a může pracovat ve skupinách po 6 hlavách. Je nabízena s elektromotory o výkonu 11 nebo 15 kW a používá pilové pásy o šířce 32-38 mm, které se pohybují na kolech o průměru 600 mm. Systém napínání pilových pásů spoléhá na ruční hydraulické čerpadlo s měřidlem. Stejně jako u TVS HD mu pomáhá tlakový senzor, který může v případě nouze  pilovou linku úplně vypnout.

"Ve třetím kroku je 200mm hranol podáván na pilu MR200, která jej přemění na čtyři 100mm široké hranoly, ideální pro standardní výrobu palet," vysvětluje Adam. "Nesmíme zapomenout na zmenšení objemu desek, kdy bychom v ideálním případě neměli z každé desky vyrobit více než 1-2 prkna a hlavní objem předat na pásovou pilu MR200, abychom z každého kmene vytěžili maximum."

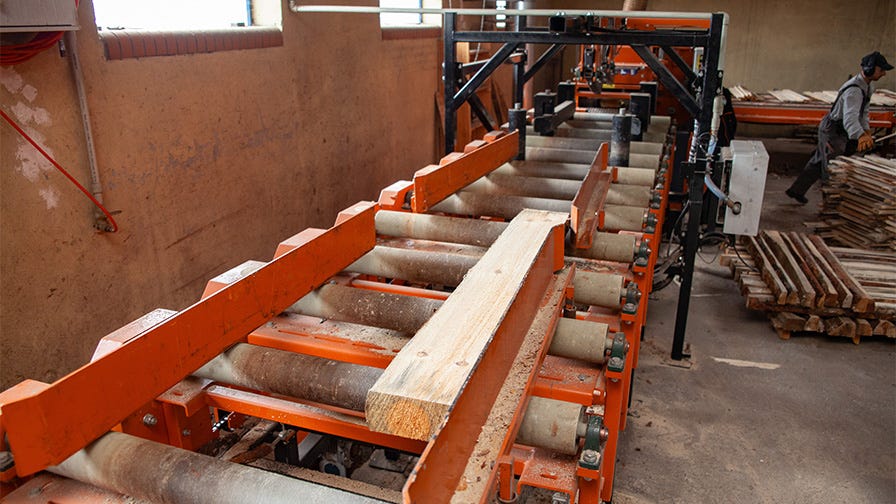

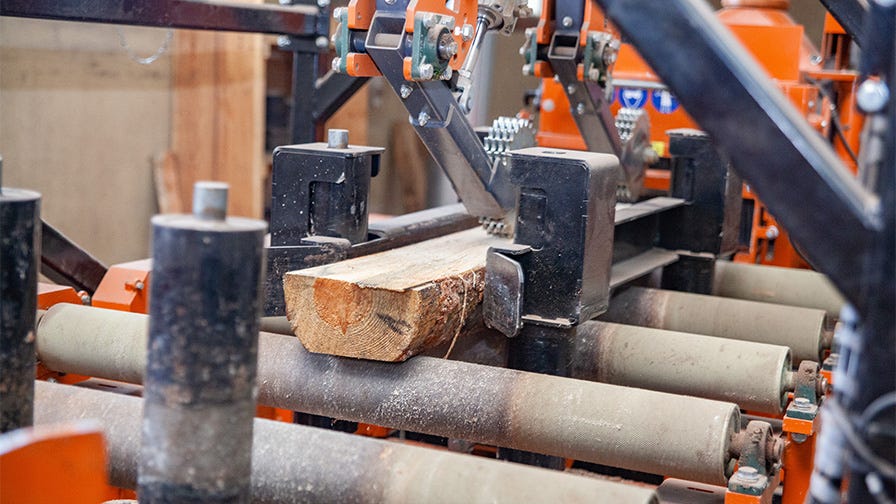

Po zmenšení hranolu na vodorovné pile HR700 je třeba oddělit hranoly a umístit je do jedné řady na vstupní podávací válečkový stůl vybavený jednoduchým oddělovačem založeným na optickém senzoru a pneumatickém válci. Hranoly se rychle posunují po 3 m dlouhém válečkovém dopravníku. Před vstupem do dvouvřetenové pily MR200 jsou hranoly vycentrovány bočními plůtky a přítlačnými kolečky. Středicí vstupní stůl před pilou MR200 pracuje postupně pomocí optických senzorů - jakmile se hranol dostane mezi středicí válečky, je rovnoměrně přitlačen bočními plůtky a teprve poté je přidržován horními válečky. Je také vybaven speciálními deskami na středicím stole pro podávání kratších, 80 cm dlouhých hranolů.

"Válečkový dopravní stůl zde neslouží pouze k oddělování, vytváření správných mezer a centrování, ale také k další věci. Na pilařské lince se pila LT20 používá ke zpracování nadměrných kmenů, které svislá pila TVS HD nezvládne," říká Adam. "Tento válečkový stůl slouží k odkládání hranolů vyrobených na pile LT20 a jejich podávání na pilu MR200. V této situaci je aktivována pouze část pilařské linky. Boční plůtky jsou odstraněny a hranoly lze na válečky nakládat vysokozdvižným vozíkem.“

Výroba konečných hranolů s gang pilou MR200

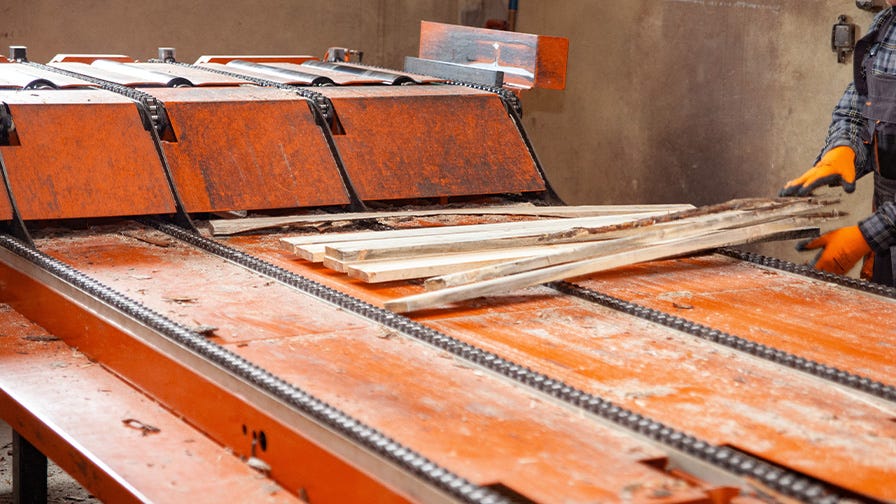

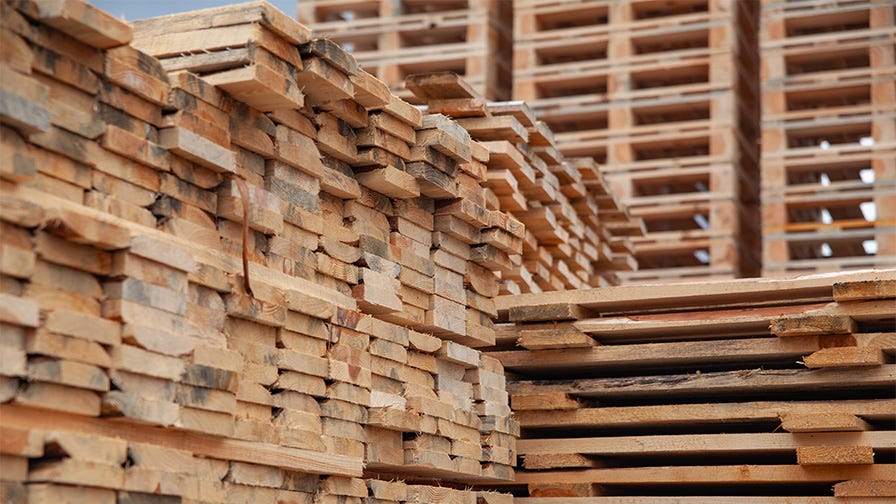

Hlavním úkolem pily MR200 na pilařské lince Glinkowski je rozřezat 200mm hranol na čtyři 100mm široké fošny a předat materiál dále na třídicí stůl k odběru. Válečkový výstupní stůl je na konci linky vybaven deskou, která aktivuje finální sběrný stůl s křížovými řetězy. Ten se aktivuje pouze na krátkou dobu, aby asistent mohl prkna vyzvednout.

Dvouvřetenový multirip MR200 je vybaven dvěma hřídeli s maximálně 24 pilovými kotouči, které při jednom průchodu rozřežou hranol na několik kusů. MR200 je standardní stroj používaný v pilařské lince pro zvýšení efektivity. MR200 má kliku se šroubem pro nastavení polohy vřeten "U tohoto stroje jsme schopni polohovat oba hřídele samostatně," říká Adam Kubiak. "Pod vřeteny se nachází štěpkovač, který rozmělňuje všechny drobné kusy dřeva a kůry. Štěpkovač je důležitou součástí stroje, která zabraňuje ucpávání odsávacích vývodů dřevěnými třískami."

Všechny stroje z této řady jsou navrženy tak, aby je bylo možné připojit k odsávacímu systému a minimalizovat tak množství pilin na pracovišti. Také elektrické kabely jsou vedeny v kanálech pod nebo nad linkou, aby se usnadnilo čistění pod stroji.

Další informace o průmyslových pilařských linkách Wood-Mizer Systems získáte v místním zastoupení společnosti Wood-Mizer.

***
